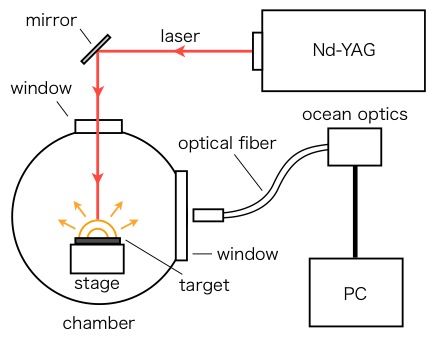

実験装置

本実験では以下の実験装置を用いて実験を行った

＜レーザー＞

・Quanta-Ray DCR-2 Pulsed Nd:YAG Laser [Spectra-Physics Inc.]

• エネルギー ： 最大 420 mJ
• パルス幅 ： 13 ns
• パルス周波数 ： 0.1〜50 Hz

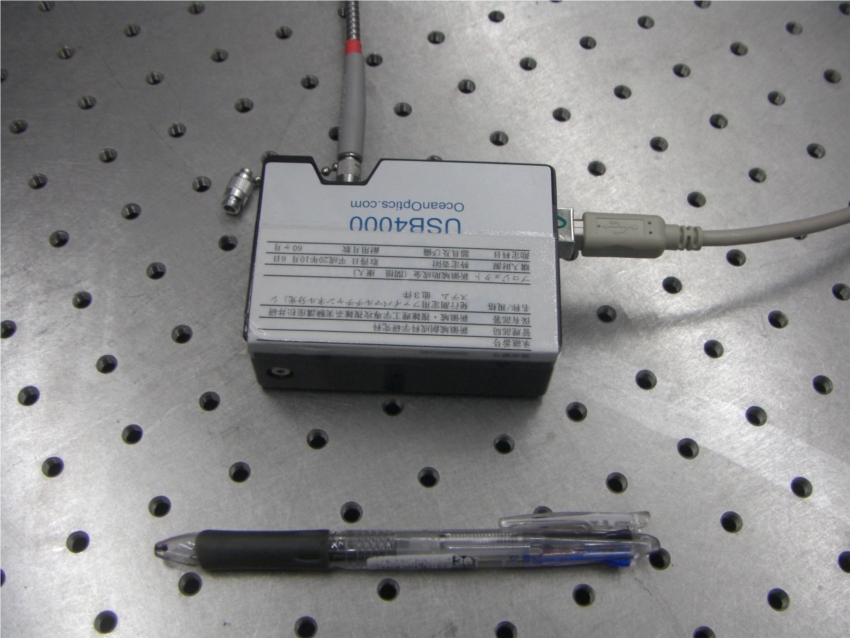

＜分光測定器＞

・Ocean Optics(簡易分光計) [Ocean Photonics; USB 2000]

• CCD ： 2048 pixel
• 実行波長分解能 ： 〜1.0 nm

実験手順

実験の手順は以下の通りである

1. チャンバー内の汚染を防ぐために内部にアルミホイルを敷く
2. ビューポートから光が入るようにレーザーを照射しながら位置を合わせる
3. レーザーのセットアップと分光器のセットアップ
4. サンプルをチャンバー内のステージのセットし、レーザーの照準を合わせる
5. チャンバー内をロータリーポンプで真空引きする
6. オペレーション開始

実験条件

サンプルそれぞれについて以下の条件で実験を行った

Table1 : experimental condition

sample	energy [J]	pulse frequency [Hz]	integral time [ms]
C1	40	2	1000
C2	40	1	2000
C3	40	2	4000
C4	40	4	4000

※ 各Runはチャンバー内の圧力を10mbar程度まで真空引きして行った

※ 分光器の校正には波長、強度それぞれについてアルゴンランプと水銀灯を用いた

---
